Trofazni uljni distribucijski transformator serije S13-M
Nov 11, 2025
Ostavite poruku
Trofazni uljni distribucijski transformator serije S13-M
željezna jezgra:
Željezna jezgra izrađena je od hladno{0}}valjanog zrna-orijentiranog silikonskog čelika s visokom magnetskom vodljivošću, s nagnutom spojnom laminiranom strukturom. Presjek jezgrenih udova je više-klasnog ljestvičastog okruglog presjeka, ujednačenog presjeka s presjekom jarma.
Navijanje:
Namotaj ima valoviti uljni kanal s postupkom bez -ronjenja, vezan skupljivom trakom; svi namoti su od koncentričnih zavojnica; odvojci VN namota s odgovarajućim naponom odvoda moraju se dovesti do prekidača odvoda, a prekidač se postavlja na poklopac kutije. Pri promjeni napona prigušivanja prvo se mora prekinuti napajanje.
Spremnik za ulje:
Spremnik transformatorskog ulja sastoji se od valovitih stijenki s praškasto obojenom površinom i ojačanih folijom. Valovita rashladna peraja ne samo da ima funkciju hlađenja, već ima i funkciju disanja, elastičnost valovite rashladne peraje čini da se rt prilagodi promjeni volumena ulja zbog promjene temperature. Dakle, ovaj hermetički zatvoreni transformator nema konzervator ulja, što smanjuje visinu transformatora za 1h.
Transformator koristi tehnologiju vakuumskog{0}}ubrizgavanja ulja tijekom kapsuliranja koja temeljito uklanja vlagu iz transformatora i sprječava kontakt ulja transformatora sa zrakom. Ovom tehnologijom također se izbjegava smanjenje izolacije ili starenje ulja zbog ulaska kisika ili vlage, poboljšava se pouzdanost rada transformatora.
Značajka trofaznog transformatora punjenog uljem
Željezna jezgra izrađena je od hladno{0}}valjanih-silicijskih čeličnih limova s visokom magnetskom vodljivošću, s nagnutom spojnom laminiranom strukturom
Namotaj koristi valoviti kanal za ulje s postupkom bez -potapanja, povezan skupljivom trakom; Svi namoti su od koncentričnih zavojnica
Spremnik za transformatorsko ulje sastoji se od valovitih stijenki s praškasto obojenom površinom i ojačanih filmom; Ovaj hermetički zatvoreni transformator nema konzervator ulja, koji smanjuje visinu transformatora za 1 H&; Transformator koristi tehnologiju vakuumskog ubrizgavanja ulja- tijekom kapsulacije koja temeljito uklanja vlagu iz transformatora, izbjegava smanjenje izolacije ili starenje ulja zbog ulaska kisika ili vlage, poboljšava rad Pouzdanost transformatora
Model
Tehnički parametri trofaznog uljnog transformatora
| Nazivni kapacitet | Kombinacija napona | Vector Group | Bez{0}}gubitak opterećenja | Gubitak opterećenja | Struja bez{0}}opterećenja | Impedancijski napon | Vanjska veličina | Ukupna težina | ||
| (kVA) | Visoki napon (kV) |
Domet dodira | Niski napon (kV) |
(W) | (75 stupnjeva) (W) | (%) | (%) | (L*W*H) | (kg) | |
| 800 | 35 38.5 |
±5% ili ±2*2.5% |
3.15 6.3 10.5 |
Yd11 | 1.23 | 9.90 | 1.0 | 6.5 | 2140*1320*2120 | 3040 |
| 1000 | 1.44 | 12.15 | 1.0 | 2400*1330*2170 | 3410 | |||||
| 1250 | 1.76 | 14.67 | 0.9 | 2470*1350*2190 | 3890 | |||||
| 1600 | 2.12 | 17.55 | 0.8 | 2550*1375*2250 | 4620 | |||||
| 2000 | 2.72 | 19.35 | 0.7 | 2700*1400*2300 | 5345 | |||||
| 2500 | 3.20 | 20.70 | 0.6 | 2520*2300*2365 | 5960 | |||||
Ključne primjene uljnog transformatora
Distribucija snage:Oni su ključna komponenta u električnoj mreži, snižavajući napon prijenosa za sigurnu i učinkovitu upotrebu u domovima i tvrtkama.
Urbane i ruralne mreže:Koristi se za pružanje stabilnog napajanja različitim područjima, s nekim modelima dizajniranim za podnošenje kratkotrajnih-preopterećenja uobičajenih u ruralnim sredinama.
Industrijski objekti:Opskrba stabilnom energijom za-opremu velike snage u industrijskim kompleksima i rudarskim poslovima.
Sustavi obnovljive energije:Koristi se u sustavima poput solarnih i vjetroelektrana za kondicioniranje i distribuciju energije u mrežu.
Opće energetske i elektroničke aplikacije:Može se koristiti za razne elektronske aplikacije, aplikacije za rasvjetu i napajanje.
Zašto se koriste u ovim aplikacijama
- Učinkovitost:Serija S13-M dizajnirana je za smanjenje gubitaka i buke bez-opterećenja, čineći je energetski učinkovitijom.
- Izdržljivost:Potpuno zabrtvljena struktura sprječava ulazak kisika i vlage u transformatorsko ulje, što produljuje vijek trajanja izolacijskog ulja i transformatora.
- Pouzdanost:Napravljeni su da izdrže sile kratkog-spoja i imaju robustan dizajn koji osigurava pouzdan rad.
- Ekološka učinkovitost:Smatraju se proizvodom -koji štedi energiju i ekološki je prihvatljiv.
profil tvrtke
GNEE TRANSFORMER ima snažne proizvodne kapacitete i učinkovit marketinški tim.
Naši transformatorski proizvodi uključuju 500kV, 400kV, 330kV, 220kV i 110kV ultra{5}}transformatore visokog napona, razne suhe-transformatore/transformatore uronjene u ulje/transformatore od amorfne legure od 35kV i niže, nove energetske transformatore i montažne trafostanice,
Izvozne serije: jedno-fazni transformator, tro-fazni transformator, cilindrični transformator, izolacijski transformator, upravljački transformator, regulator napona i drugi proizvodi, i razne specifikacije posebnih transformatora kao što su transformatori za uzemljenje, zavojnice za suzbijanje luka, Bitcoin transformatori, montažne kabine, reaktori, transformatori za električne peći, transformatori za ispravljanje, transformatori za rudarstvo, brodski transformatori, itd.
GNEE TRANSFORMER je sukcesivno prošao certifikaciju sustava ISO9001, ISO14001, ISO45001, SA8000. U isto vrijeme, 10kV i 35KV distribucijski transformatori i kutijaste trafostanice dobili su međunarodnu- IEC certifikaciju Elektrotehničke komisije, UL certifikaciju SAD-a, njemačku TUV certifikaciju, EU CE certifikaciju, nizozemsku KEMA certifikaciju i GOST certifikaciju. Naša prodaja proizvoda pokriva globalno tržište, uključujući 72 zemlje i regije kao što su Sjedinjene Države, Europa, Kanada, Meksiko itd.

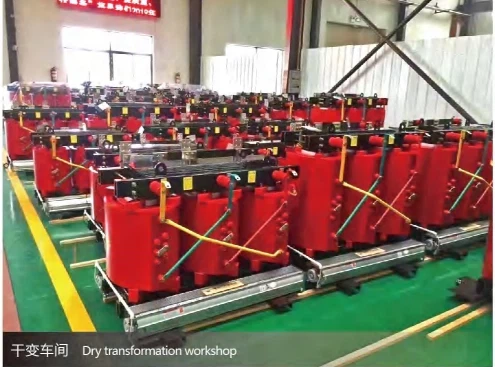

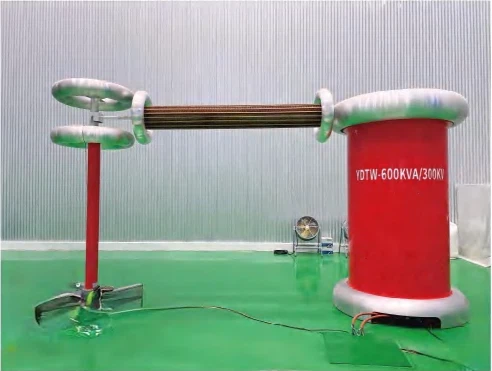

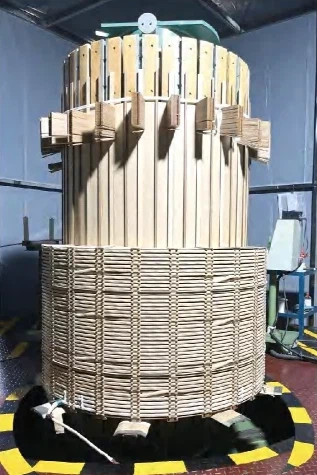

transformator Prikaz opreme za radionicu
vrste transformatora iz GNEE
Dobijte specifikaciju narudžbe transformatora
GNEE transformatorSpecifikacija narudžbe
|
Prilikom odabira proizvoda naše tvrtke, molimo navedite sljedeće podatke kako bismo vam bolje služili. |
||
|
Zahtjevnik |
||
|
Potraživač: |
Telefonske metode: |
Faks: |
|
Tehnički voditelj projekta: |
Telefonske metode: |
poštanski sandučić: |
|
Izbor tipa transformatora |
||
|
□Suhi transformator {□SC(B) Epoksidna smola □SC(B) Ne-inkapsulirana} □American Box (ZGS) {□Vrsta terminala(-Z-) □Vrsta prstenaste mreže(-H-)} □Europska izmjena kutije (YBM){□ Suha izmjena □Zamjena ulja} |
□ Uljni{0}}transformator{□ Potpuno zabrtvljen (-M-) □Uljni-jastuk ležaja} □Transformator od amorfne legure{□Suhi amorfni □ Uljni amorfni} □ Specijalni transformator {ispravljač, peć, rudnik, itd.} |
|
Izbor osnovnih podataka o transformatoru
|
Zemlja korištenja: |
|
|
Broj faze: |
□Tro{0}}faza (S konvencionalno) □ Monofaza □Ostalo() |
|
Frekvencija: |
□50Hz (konvencionalno) □60Hz □ Ostalo() |
|
Transformatorsko ulje: |
□#25(konvencionalno) □#45(minimalna temperatura ispod -25 stupnjeva) |
|
Nazivni kapacitet: |
□( )kVA Uvjeti uporabe □Vanjski tip □Unutarnji tip |
|
Nadmorska visina: |
□Manje od 1000m (konvencionalno) □1000-2000m □3000m以上 preko |
|
Nazivni napon (visoki napon) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Ostalo() |
|
Nazivni napon (niski tlak) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Ostalo ( ) |
|
Povezana grupa |
□Dyn11(konvencionalni) □Yyn0 □YNd11 □li0(Jedno-fazni) □Ostalo() |
|
Impedancija (%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Ostalo( ) |
|
Način regulacije napona |
□Regulacija napona bez pobude (konvencionalno) □Regulacija napona pod-opterećenjem (Z) |
|
Raspon regulacije napona |
□±2*2,5% □±5% □±3*2,5% □Ostalo() |
Odabir dodatne opreme transformatora
|
□Ventilator □Kontrola temperature{□ Uobičajeno □S 485 računalnim sučeljem} □Suho kućište{□ Obični čelični lim □Aluminijska legura » Nehrđajući čelik} □Razina zaštite suhog kućišta (□IP20 (konvencionalno) □IP( )} □Zahtjevi za visinu suhe kutije{□Ništa □Zahtjevi[ ]} □ Kabelski način rada suhe varijabilne ljuske {□ Gore{0}}i-van □ Gore-i-dolje □Dolje-ulaz/DOLJE-van □Dolje-ulaz/GORE-van □Dolje-ulaz/DOLJE-van □Dolje-ulaz/ strana-van [□Lijevo □ Desno-vani]} |
|
Bilješka: 1. (Zahtjevi za suhu promjenu s 100kVA transformator ne uključuje ventilatore, kao što su ventilatori, potrebno je napuniti 2. (Promjene ulja<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Ostali posebni zahtjevi (dodatni troškovi se primjenjuju u nastavku)
|
Suhi transformator |
□Oklop i donja ploča{□Obični □Potpuno zabrtvljeni} □Putni prekidač □Magnetski lo □Transformator nulte sekvence □Bakrena šipka za niskonaponski ormar □Zaštitna mreža □Rasvjeta □100kVA ili manje Ventilator □Amortizer |
|
Uljni{0}}transformator |
□Ulje br. 45 za područja bez-niskih temperatura □Označena marka na-regulatoru napona opterećenja □400kVA i ispod niskonaponske utičnice OABC faze sa stezaljkama za ožičenje □630kVA ili manje zahtijeva kontrolu temperature □800kVA ili niže Niskonaponska izlazna faza 0 zahtijeva priključke za ožičenje □630kVA i niže moraju biti opremljeni plinskim relejem |
