Kako debljina transformatorskog čeličnog lima utječe na učinkovitost transformatora?

Učinkovitost transformatora je ključni čimbenik u elektroenergetskim sustavima, jer izravno utječe na potrošnju energije, operativne troškove i održivost okoliša. Jedan od ključnih elemenata koji značajno utječu na učinkovitost transformatora je debljina čeličnog lima transformatora. Kao pouzdani dobavljač čeličnih limova za transformatore, iz prve sam ruke svjedočio zamršenom odnosu između debljine limova i performansi transformatora. U ovom blogu istražit ću kako debljina čeličnih limova transformatora utječe na učinkovitost transformatora, pružajući uvid temeljen na znanstvenim načelima i praktičnom iskustvu.

Razumijevanje čeličnih limova transformatora

Transformatorski čelični limovi, također poznati kao elektrotehnički čelični limovi, posebno su dizajnirani za smanjenje gubitaka energije u transformatorima. Ove ploče su obično izrađene od silikonskog čelika, koji ima izvrsna magnetska svojstva. Dodatak silicija čeliku smanjuje gubitke na vrtložne struje, glavni izvor rasipanja energije u transformatorima. Na tržištu su dostupne različite vrste čeličnih limova za transformatore, kao što suLaminirani silikonski čelikiSilikonski električni čelični lim, svaki sa svojim karakteristikama i primjenama.

Gubici vrtložnih struja i debljina lima

U jezgri transformatora zbog izmjeničnog magnetskog polja induciraju se vrtložne struje. Te struje kruže unutar materijala jezgre i stvaraju toplinu, što dovodi do gubitaka energije. Veličina gubitaka vrtložnih struja izravno je proporcionalna kvadratu debljine lima. To znači da se s povećanjem debljine čeličnog lima transformatora značajno povećavaju i gubici vrtložnih struja.

Da bismo bolje razumjeli ovaj odnos, razmotrimo formulu za gubitke vrtložnih struja:

[P_{e}=\frac{\pi^{2}f^{2}B_{m}^{2}t^{2}}{6\rho}]

Gdje:

• (P_{e}) je gubitak vrtložne struje po jedinici volumena
• (f) je frekvencija izmjenične struje
• (B_{m}) je najveća gustoća magnetskog toka
• (t) je debljina čeličnog lima
• (\rho) je otpornost čeličnog materijala

Iz formule je jasno da smanjenje debljine lima ((t)) može učinkovito smanjiti gubitke na vrtložne struje. Tanje ploče imaju manju površinu presjeka kroz koju prolaze vrtložne struje, što ograničava njihovu veličinu i time smanjuje povezane gubitke.

Gubici zbog histereze i debljina lima

Gubici zbog histereze nastaju kada se magnetske domene u materijalu jezgre transformatora više puta magnetiziraju i demagnetiziraju izmjeničnim magnetskim poljem. Ti su gubici povezani s energijom potrebnom za promjenu magnetske orijentacije domena. Iako odnos između gubitaka zbog histereze i debljine lima nije tako jednostavan kao odnos gubitaka zbog vrtložnih struja, debljina ipak može utjecati.

Tanji limovi općenito imaju ujednačeniju magnetsku strukturu, što može dovesti do nižih gubitaka zbog histereze. U debljim pločama, magnetske domene mogu biti složenije i manje organizirane, što rezultira većim gubicima zbog histereze. Međutim, učinak debljine lima na gubitke zbog histereze je relativno manje značajan u usporedbi s gubicima na vrtložne struje.

Utjecaj na učinkovitost transformatora

Ukupna učinkovitost transformatora dana je formulom:

[\eta=\frac{P_{out}}{P_{in}}=\frac{P_{out}}{P_{out}+P_{jezgra}+P_{bakar}}]

Gdje:

• (\eta) je učinkovitost transformatora
• (P_{out}) je izlazna snaga
• (P_{in}) je ulazna snaga
• (P_{core}) je gubitak u jezgri (zbroj gubitaka vrtložne struje i histereze)
• (P_{bakar}) je gubitak bakra u namotima

Budući da su vrtložne struje i gubici zbog histereze dio gubitaka u jezgri, smanjivanje tih gubitaka korištenjem tanjih čeličnih limova transformatora može poboljšati ukupnu učinkovitost transformatora. Učinkovitiji transformator troši manje energije, što znači niže operativne troškove za krajnjeg korisnika.

Praktična razmatranja pri odabiru debljine lima

Dok tanji limovi nude prednost nižih gubitaka, postoje i praktična razmatranja pri odabiru debljine čeličnih limova za transformatore.

Poteškoće u proizvodnji

Tanje listove je teže proizvoditi i rukovati. Oni su skloniji oštećenjima tijekom procesa rezanja, slaganja i sastavljanja. Za rad s tanjim listovima potrebne su specijalizirane proizvodne tehnike i oprema, što može povećati troškove proizvodnje.

Mehanička čvrstoća

Deblje ploče općenito imaju veću mehaničku čvrstoću. U nekim primjenama gdje je transformator izložen mehaničkom naprezanju, kao što su mobilni ili industrijski transformatori, deblji limovi mogu biti poželjniji kako bi se osigurao strukturni integritet jezgre.

Analiza troškova i koristi

Prilikom odlučivanja o debljini lima neophodna je analiza troškova i koristi. Uštede u troškovima energije zbog poboljšane učinkovitosti moraju se odvagnuti u odnosu na povećane proizvodne troškove korištenja tanjih ploča. U nekim slučajevima, malo deblji lim može biti isplativija opcija, posebno za transformatore niže snage ili manje zahtjevne primjene.

Primjene različitih debljina ploča

Različite primjene zahtijevaju različite debljine ploča na temelju njihovih specifičnih zahtjeva.

Distribucijski transformatori

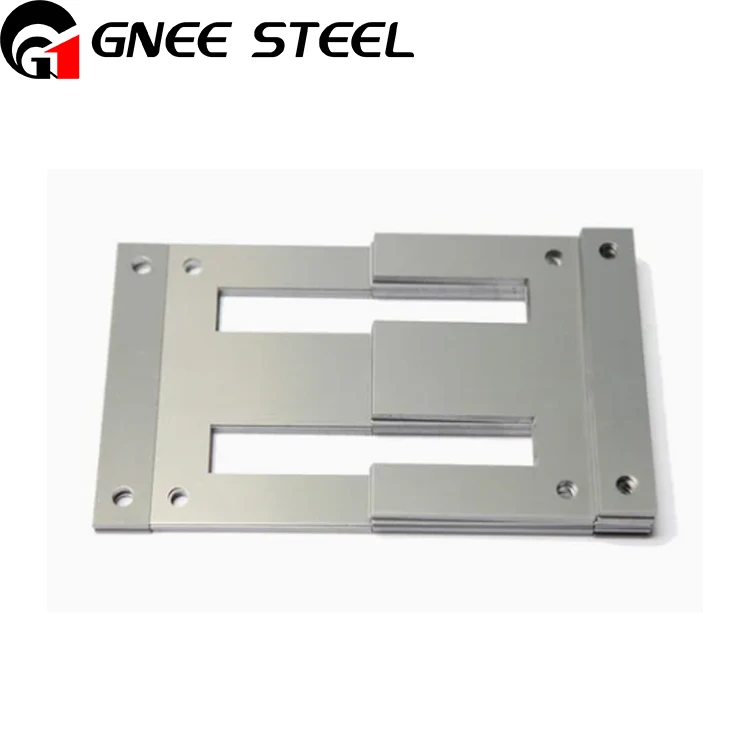

Distribucijski transformatori obično se koriste u električnim distribucijskim mrežama za smanjenje napona za stambenu i komercijalnu uporabu. Za ove transformatore često se preferiraju tanji limovi kako bi se smanjili gubici energije i poboljšala učinkovitost.Jezgra od silikonskog čelika s prorezom za distribucijski transformators odgovarajućom debljinom naširoko se koriste u jezgrama distribucijskih transformatora za postizanje optimalne izvedbe.

Energetski transformatori

Energetski transformatori koriste se u sustavima za proizvodnju i prijenos električne energije. Ovi transformatori podnose velike količine energije i podložni su velikim mehaničkim i električnim naprezanjima. Iako je učinkovitost i dalje važna, mehanička čvrstoća jezgre također je kritičan faktor. Stoga se mora pronaći ravnoteža između korištenja tanjih limova za manje gubitke i debljih limova za bolju mehaničku izvedbu.

Zaključak

Debljina čeličnih limova transformatora igra ključnu ulogu u određivanju učinkovitosti transformatora. Tanji listovi mogu značajno smanjiti gubitke vrtložne struje i histereze, što dovodi do poboljšane učinkovitosti transformatora i manje potrošnje energije. Međutim, praktična razmatranja kao što su poteškoće u proizvodnji, mehanička čvrstoća i analiza troškova i koristi također se moraju uzeti u obzir pri odabiru debljine lima.

Kao dobavljač čeličnih limova za transformatore, razumijem važnost pružanja visokokvalitetnih proizvoda koji zadovoljavaju specifične potrebe naših kupaca. Bilo da tražiteLaminirani silikonski čelik,Silikonski električni čelični lim, iliJezgra od silikonskog čelika s prorezom za distribucijski transformator, imamo širok raspon mogućnosti za odabir. Ako ste zainteresirani za raspravu o svojim zahtjevima za čelični lim transformatora ili trebate više informacija o našim proizvodima, slobodno nas kontaktirajte za detaljne konzultacije i pregovore o nabavi.

Reference

• Grover, FW (1946). Izračuni induktiviteta: radne formule i tablice. Dover Publications.
• Chapman, SJ (2012). Osnove električnih strojeva. McGraw - Hill Education.
• Fitzgerald, AE, Kingsley, C. i Umans, SD (2003). Električni strojevi. McGraw - Hill.
